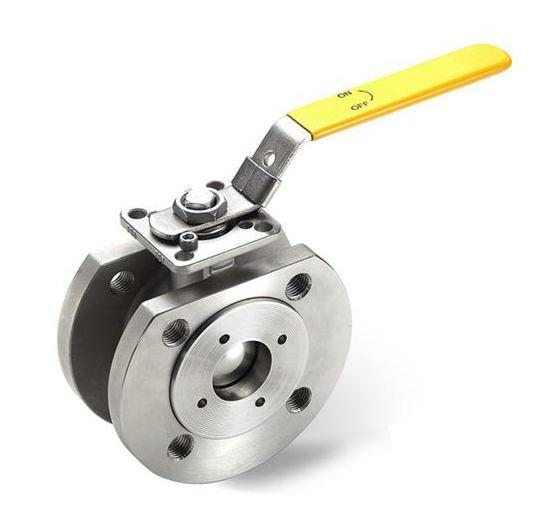

意式不銹鋼超短型球閥

產品簡述：
Q71F意式不銹鋼超短型球閥與普通球閥相比，具有重量輕、結構長度短、節省材料、安裝方便等顯著的優點。此外，該閥門的閥座采用彈性密封結構，啟閉輕松，密封可靠。

更新時間：2021-01-09 11:34:42
瀏覽次數：1565

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
產品特點
零件材料
連接尺寸

產品概述

Q71F意式不銹鋼超短型球閥與普通球閥相比，具有重量輕、結構長度短、節省材料、安裝方便等顯著的優點。此外，該閥門的閥座采用彈性密封結構，啟閉輕松，密封可靠。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。

產品特點

1.公稱壓力：1.6-2.5MPa

2.適用溫度范圍：-20~232℃-350℃

3.適用介質：水、油、氣及某些腐蝕液體（W.O.G）

零件材料

Q71F意式不銹鋼超短型球閥主要零件材料
序號	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8	碳鋼WCB
2	球	不銹鋼316/304	不銹鋼SS304
3	密封墊	聚四氟乙稀PTFE	聚四氟乙稀PTFE
4	閥桿	不銹鋼316/304	不銹鋼SS304
5	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
6	定位鎖	不銹鋼304	不銹鋼SS304
7	手柄	不銹鋼304	不銹鋼SS304
8	閥桿螺母	不銹鋼304	不銹鋼SS304
9	填料壓蓋	不銹鋼304	不銹鋼SS304
10	手柄套	塑料	塑料
11	密封瓶帽	不銹鋼316/304	不銹鋼316/304
12	墊圈	聚四氟乙稀PTFE	聚四氟乙稀PTFE

連接尺寸

Q71F意式不銹鋼超短型球閥主要連接尺寸
SIZE	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2″	3″	4″	5″	6″	8″
D	15	19	23.5	30	36	45	58	67	76	100	125	195
L	32	38.5	45	44	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
B	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3
