當前位置：首頁 > 產品中心 > 偏心半球閥 > 平底偏心半球閥 > QPQ340X/H上裝式平底全通徑偏心半球閥
我司自主研發的偏心半球閥采用閥軸臥式安裝，解決了偏心半球閥的介質顆粒堆積的實際應用問題。實現流道平整低水損、雙向密封零泄漏、帶壓啟閉輕扭矩、在線維護長壽命。適用于市政給排水、長距離調水、污水處理、農業和工業等水系統。
更新時間：2024-07-13 16:27:16 瀏覽次數：95我司自主研發的偏心半球閥采用閥軸臥式安裝，解決了偏心半球閥的介質顆粒堆積的實際應用問題。實現流道平整低水損、雙向密封零泄漏、帶壓啟閉輕扭矩、在線維護長壽命。適用于市政給排水、長距離調水、污水處理、農業和工業等水系統。
上蓋式偏心半球閥具有上裝式偏心半球閥的全部優點，又具有以下優勢：
● 平底，不積雜物，軸封被保護。上裝式偏心半球閥為立軸結構，底部有一個類似于硬密封閘閥的深槽，容易積存固體垃圾，軸封容易被破壞。上蓋式偏心半球閥為水平軸結構，且球冠打開時位于閥體上部，因此底部平整，水中的雜物可以順利的被水流帶走，不會產生纏繞和堆積。
● 水平閥軸，不移位。傳統的立軸結構重力向下，一旦移位，密封會受到影響，產生泄露。上蓋式偏心半球閥為水平軸結構，閥芯有兩個支點支撐，不會移位。
● 在線維修更方便，效果更好。上裝式偏心半球閥在線維護時要取下蝸輪頭，拆開閥蓋，取出閥芯，方可維修，存在兩個弊端：一是工作量大，大口徑閥門的維護需要借助吊車等起吊設備；二是閥芯取出后重新裝回閥門內部時，不能保證球冠和閥座的相對位置合適，造成密封不嚴的現象。上蓋式偏心半球閥在線維護時只需打開閥蓋即可，工作量很小。而且更換密封圈和球冠時，不需移動閥芯，更換后的密封效果非常可靠。
|

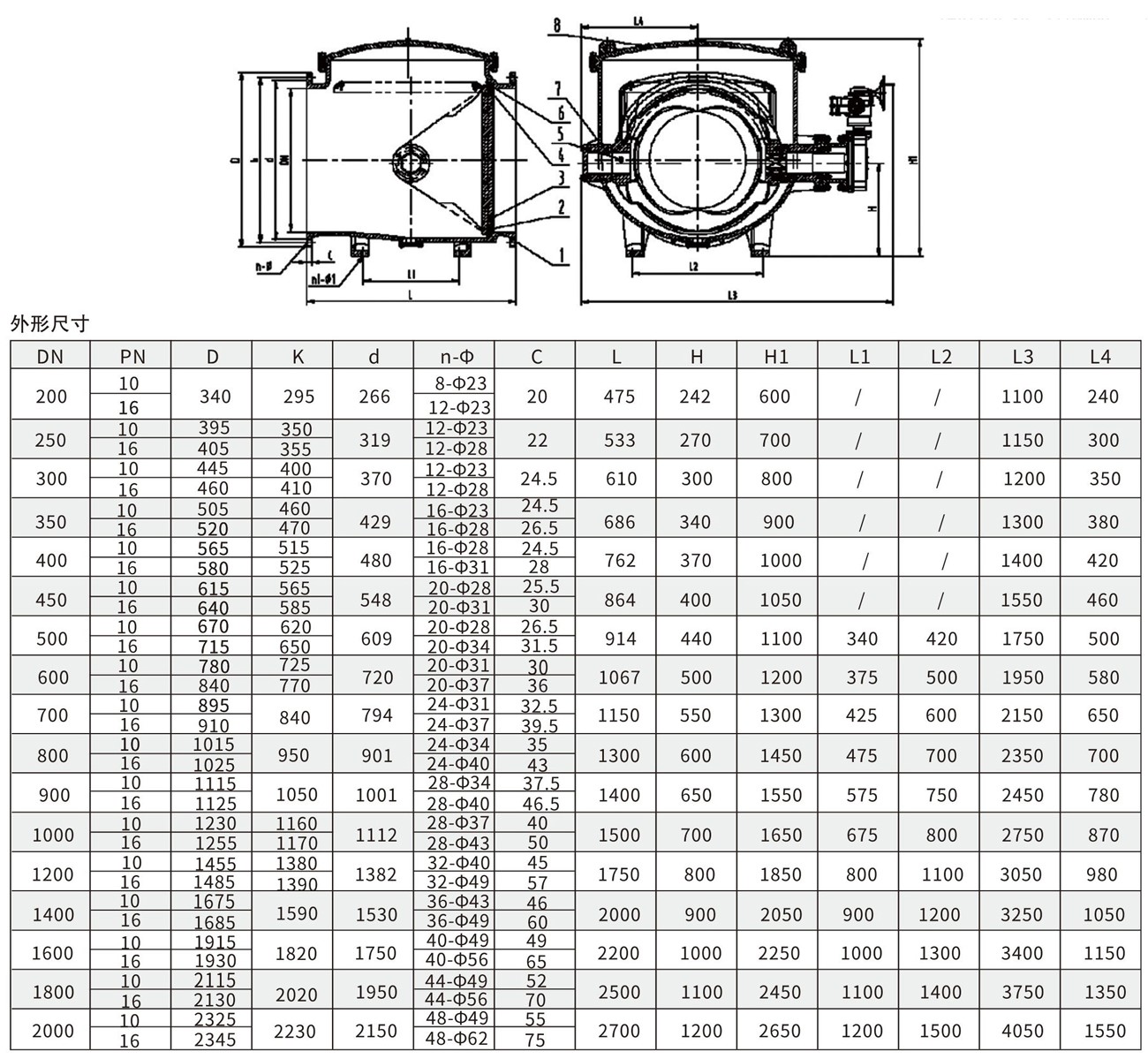

序號 |
名稱 |
材料 |
|
1 |
閥體 |
球墨鑄鐵QT450-10、鑄鋼WCB |
|
2 |
球冠 |
不銹鋼20Cr13 |
|
3 |
閥芯 |
球墨鑄鐵QT450-10、鑄鋼WCB |
|
4 |
橡膠閥座 |
三元乙丙橡膠EPDM或丁腈橡膠NBR |
|
5 |
主、從動軸 |
不銹鋼20Cr13 |
|
6 |
閥座 |
不銹鋼304 |
|
7 |
上、下軸套 |
銅合金復合軸套 |
|
8 |
緊固件 |
A2-70和碳鋼鍍鋅 |
|
9 |
上蓋 |
球墨鑄鐵QT450-10、鑄鋼WCB |
|
10 |
O型密封圈 |
三元乙丙橡膠EPDM或丁腈橡膠NBR |
