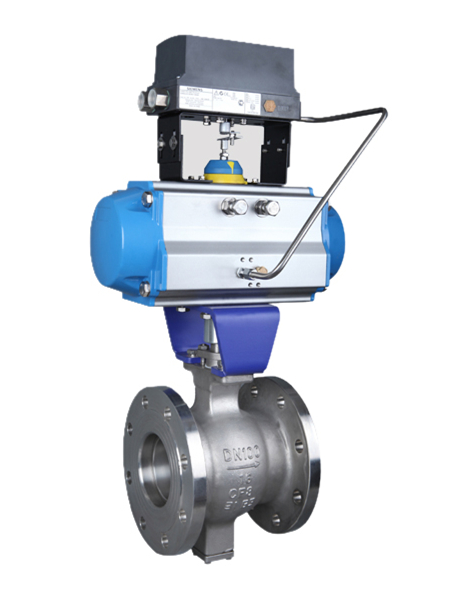

氣動O型調節球閥PN16～PN25

產品簡述：
Q641F型氣動O型調節球閥PN16～PN25是一種轉角為0-90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。氣動調節球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。

更新時間：2021-08-31 15:45:40
瀏覽次數：1627

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
產品特點
技術參數
結構尺寸
結構尺寸圖
安裝示意圖
維護

產品概述

Q641F型氣動O型調節球閥PN16～PN25是一種轉角為0-90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。氣動調節球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。氣動調節球閥采用智能控制與定位，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動調節O型球閥產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

產品特點

1、流體阻力小、球閥是所有閥類中流體阻力zui小的一種，即使是縮徑球閥，其流體阻力也相當小。

2、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。

3、閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。

4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。

5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。

6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

技術參數

Q641F型氣動O型調節球閥PN16～PN25主要技術參數
公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
閥體形式	兩段式鑄造球閥
連接形式	法蘭式、焊接式、對夾式、螺紋式
閥芯形式	"O"型球形閥芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
流量特性	近似快開型
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的2%

結構尺寸

Q641F型氣動O型調節球閥PN16～PN25主要外形結構尺寸
公稱通徑 DN(mm)	主要尺寸			法蘭尺寸
	主要尺寸			PN1.6MPa				PN2.5MPa
	L	H	W	D	D1	D2	n-φd	D	D1	D2	n-φd
15	130	185	140	95	65	46	4-14	95	65	46	4-14
20	140	191	140	105	75	45	4-14	105	75	56	4-14
25	150	193	140	115	85	65	4-14	115	85	65	4-14
32	165	212	164	140	100	76	4-18	140	100	76	4-18
40	180	217	164	150	110	84	4-18	150	110	84	4-18
50	200	260	190	165	125	99	4-18	165	125	99	4-18
65	220	293	210	185	145	118	4-18	185	145	118	8-18
80	250	323	247	200	160	132	8-18	200	160	132	8-18
100	280	382	276	220	180	156	8-18	235	190	156	8-22
125	320	468	348	250	210	184	8-18	270	220	184	8-26
150	360	510	378	285	240	211	8-22	300	250	211	8-26
200	400	655	524	340	295	266	12-22	360	310	274	12-26
250	630	/	/	405	355	319	12-26	425	370	330	12-30
300	750	/	/	460	410	370	12-26	485	430	389	16-30

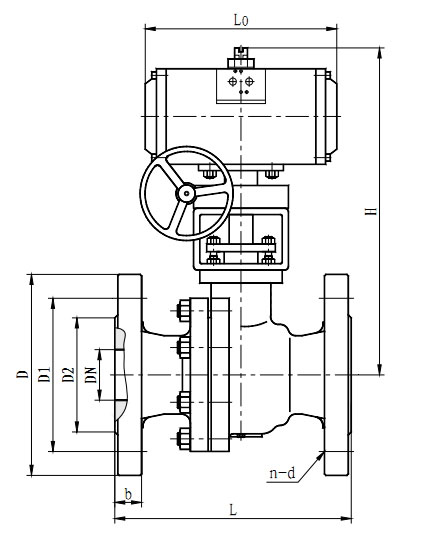

結構尺寸圖

安裝示意圖

維護

氣動球閥在安裝前的準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。　　
2、確認管線內是否有雜質、焊渣等，必須要把管線內吹掃干凈。　　
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再全面檢查一次閥門的各個細節，保證閥門完好無損。　　
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。　　

氣動管路球閥的安裝：　　
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則必須垂直安裝，閥門進出口處在水平位置上。　　
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。　　
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。　　
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。　　

氣動管路球閥安裝后的檢查：　　
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。　　
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
