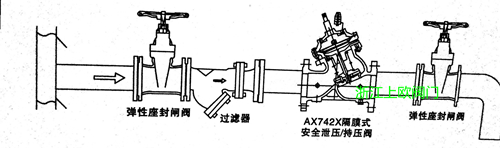

AX742X安全泄壓閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上，當給水管路中壓力超過泄壓閥設定壓力時，泄壓閥自動開啟快速泄壓，保護管線的安全，也可作持壓閥用，保障主閥上游的供水壓力。能準確保持不變的安全設定壓力，一旦超壓，泄壓閥迅速打開，及時泄壓。關閉平穩可靠，消除壓力余波。
更新時間：2023-04-03 19:12:46 瀏覽次數：1577AX742X安全泄壓閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上，當給水管路中壓力超過泄壓閥設定壓力時，泄壓閥自動開啟快速泄壓，保護管線的安全，也可作持壓閥用，保障主閥上游的供水壓力。能準確保持不變的安全設定壓力，一旦超壓，泄壓閥迅速打開，及時泄壓。關閉平穩可靠，消除壓力余波。
當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。 當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增。 設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。
本產品由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。 本產品的接管系統采用調節閥控制，通過設定調節閥的開度，可方便實現需要的各項控制參數，如主閥的開啟速度、緩閉速度等等。
|
? 公稱壓力（Mpa） |
殼體試驗壓力（MPa） |
密封試驗壓力（MPa） |
適用介質 |
介質溫度（℃） |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
泄壓/持壓導閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |
|

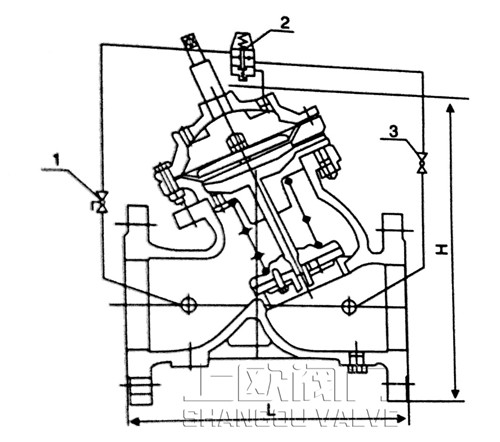

公稱通徑 |
L |
L1 |
H 隔膜式 |
H 活塞式 |
D |
D1 |
Z-Φd |
||||
|
|
|
|
|
|
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
|
|
50 |
203 |
203 |
270 |
540 |
160 |
125 |
4-18 |
||||
|
65 |
216 |
216 |
340 |
600 |
180 |
145 |
4-18 |
||||
|
80 |
241 |
241 |
400 |
660 |
195 |
160 |
4-18 |
4-18 |
|||
|
100 |
292 |
292 |
440 |
760 |
215 |
180 |
8-18 |
||||
|
125 |
330 |
330 |
460 |
810 |
245 |
210 |
8-18 |
||||
|
150 |
394 |
356 |
500 |
860 |
285 |
240 |
8-23 |
||||
|
200 |
457 |
495 |
640 |
880 |
335 |
295 |
8-23 |
12-23 |
|||
|
250 |
533 |
622 |
680 |
950 |
390 |
405 |
350 |
355 |
12-23 |
12-25 |
|
|
300 |
610 |
698 |
820 |
1020 |
440 |
460 |
400 |
410 |
12-23 |
12-25 |
|
|
350 |
686 |
787 |
950 |
1100 |
500 |
520 |
460 |
470 |
16-23 |
16-25 |
|
|
400 |
762 |
914 |
980 |
1250 |
565 |
580 |
515 |
525 |
16-25 |
16-30 |
|
|
450 |
864 |
978 |
1050 |
1350 |
615 |
640 |
565 |
585 |
20-25 |
20-30 |
|
|
500 |
914 |
978 |
1120 |
1550 |
670 |
715 |
620 |
650 |
20-25 |
20-34 |
|
|
600 |
1067 |
1200 |
1400 |
1600 |
780 |
840 |
725 |
770 |
20-30 |
20-41 |
|
|
700 |
1150 |
1450 |
1650 |
1850 |
895 |
910 |
840 |
840 |
24-30 |
24-41 |
|
|
800 |
1300 |
1560 |
1950 |
2050 |
1010 |
1025 |
950 |
950 |
24-34 |
24-41 |
|
|
900 |
1450 |
1800 |
/ |
2250 |
1115 |
/ |
1050 |
/ |
28-34 |
/ |
|
|
1000 |
1600 |
2000 |
/ |
2500 |
1230 |
/ |
1160 |
/ |
28-34 |
/ |
|
|
1200 |
1800 |
/ |
/ |
|
1455 |
/ |
1380 |
/ |
32-41 |
/ |
|
|
1400 |
2100 |
/ |
/ |
|
1675 |
/ |
1590 |
/ |
36-48 |
/ |
|
|
1600 |
2250 |
/ |
/ |
|
1915 |
/ |
1820 |
/ |
40-54 |
/ |
|
|
1800 |
2400 |
/ |
/ |
|
2115 |
/ |
2020 |
/ |
44-54 |
/ |
|
1、泄壓閥產品名稱，
2、泄壓閥閥公稱壓力，
3、泄壓閥公稱通徑，
4、泄壓閥產品型號，
5、泄壓閥閥體材質，
6、泄壓閥額定流量系數，
7、泄壓閥工作介質，
8、泄壓閥介質溫度，
9、泄壓閥是否帶附件以便為您正確選型;
10、如有特殊要求時請在訂購產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的上歐閥門專家為您審核把關。
