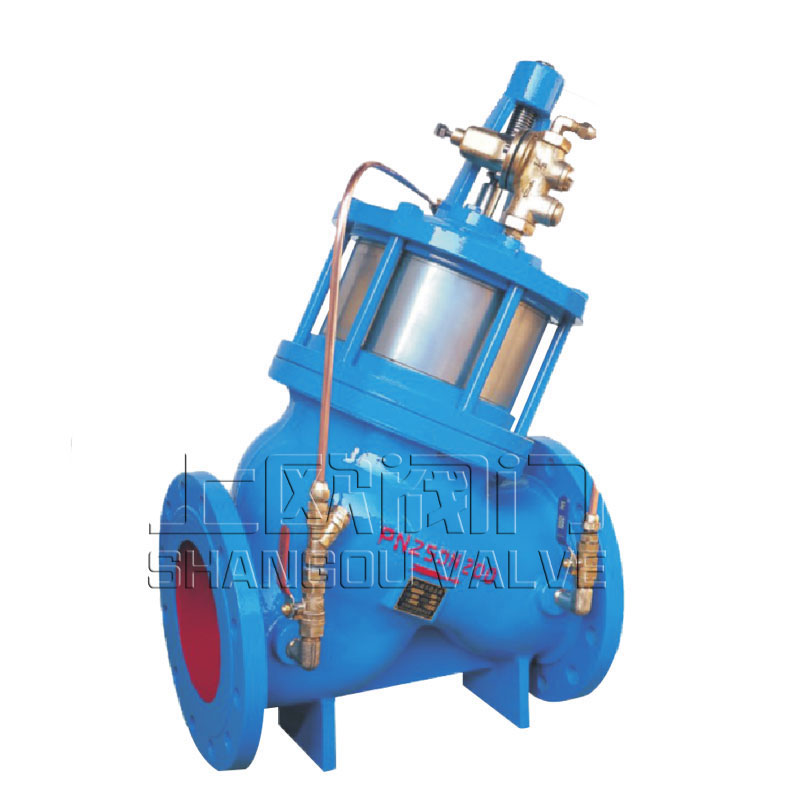

活塞式泄壓持壓閥

產品簡述：
用于維持主閥上游供水壓力為一固定值，當上游水壓力大于設定水壓時，主閥迅速開啟泄壓。當壓力低于設定壓力時，主閥關閉持壓。

更新時間：2021-09-01 10:39:24
瀏覽次數：1568

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

用途
工作原理
產品特點

用途

用于維持主閥上游供水壓力為一固定值，當上游水壓力大于設定水壓時，主閥迅速開啟泄壓。當壓力低于設定壓力時，主閥關閉持壓。

工作原理

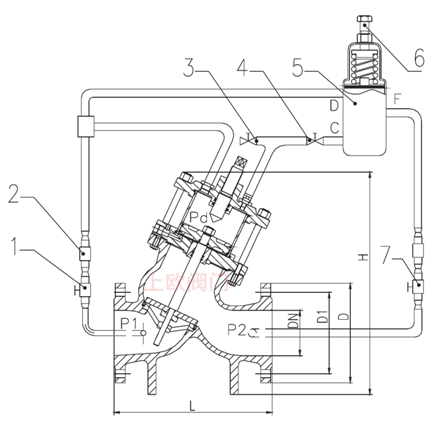

1、基本結構：

本閥門由主閥和外控組件組成，主閥由閥體、閥桿、閥板、閥蓋、閥座、活塞和活塞缸及調整螺桿等構成，外控部件主要由先導閥、調節閥、手動球閥等組成。

2、工作原理

①、持壓、泄壓持壓閥在運行前，主閥在閥瓣重力作用下自然關閉，先導閥在彈簧力的作用下關閉。進口端調節閥在出廠時已調定到一定開度。開始運行時，介質進入進口端并流向主閥瓣下方，同時有部分介質通過連通管經調節閥調節流量后進入控制腔膜片（活塞）上方。另外還有部分水通過連接管直接進入先導閥口D處。這樣M處存在壓力介質，先導閥閥芯受四個力作用下：重力、M處向下的水壓力、彈簧的彈力和E、F兩處的水壓力，此四力的合力向下，使先導閥關閉。主閥瓣維持關閉狀態，系統持壓。

② 、泄壓隨著主閥進口端處壓強的升高，先導閥E腔的壓強升高，當該壓力值達到使先導閥閥芯所受作用力的合力向上時，壓力介質將先導閥閥桿上頂使先導閥C口和F口連通。住閥控制腔膜片上方的壓力介質經C口和F口迅速流入主閥出口端，主閥在控制腔膜片（活塞）上方的介質壓力泄壓，主閥瓣下方的壓力介質迅速頂開主閥瓣，將主閥進口端的過高壓力泄荷，確保系統安全。

③ 、緩閉泄壓過程中，當主閥進口端壓力降到設定值以下時，先導閥的彈簧力克服M腔內的介質壓力將先導閥關閉。主閥進口端的壓力介質通過角式調節閥后緩慢進入主閥控制腔，主閥因此緩閉以維持主閥進口端的壓力，持壓減少關閥水錘。
