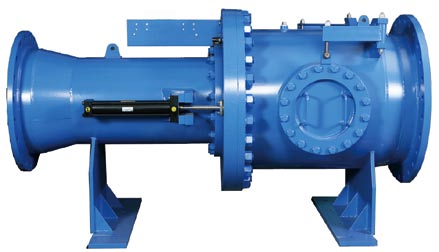

B10型套筒調節閥

  • 產品簡述:

    B10系列軸流式多噴孔套筒調節閥的流量控制和能量消耗是通過套筒上的噴孔數量的變化來實現的。套筒上的噴孔是按每個具體工程詳細工況特殊設計的。套筒調節閥具有優異的抗氣蝕性能,通過獨特的抗氣蝕結構,使氣蝕的發生區域遠離閥門內壁金屬表面,從而避免氣蝕對閥門的破壞,減少閥門運行時的振動和噪音。


    更新時間:2024-10-05 17:00:55
    瀏覽次數:61
產品概述

B10系列軸流式多噴孔套筒調節閥的流量控制和能量消耗是通過套筒上的噴孔數量的變化來實現的。套筒上的噴孔是按每個具體工程詳細工況特殊設計的。套筒調節閥具有優異的抗氣蝕性能,通過獨特的抗氣蝕結構,使氣蝕的發生區域遠離閥門內壁金屬表面,從而避免氣蝕對閥門的破壞,減少閥門運行時的振動和噪音。

產品簡介

公稱通徑:200 ~ 2000 mm;

公稱壓力:0.6 ~ 4.0 MPa;

通流能力:0 ~ 86400 m³ /h

技術特點

1、在線式布置

2、卓越的抗氣蝕性能

3、大減壓比(20:1)

4、線性調節

5、流量調節,壓力調節

6、高端精準調節閥

驅動方式:先導(水壓)、手動、電動、液動;

典型應用:管線壓力、流量精確調節控制

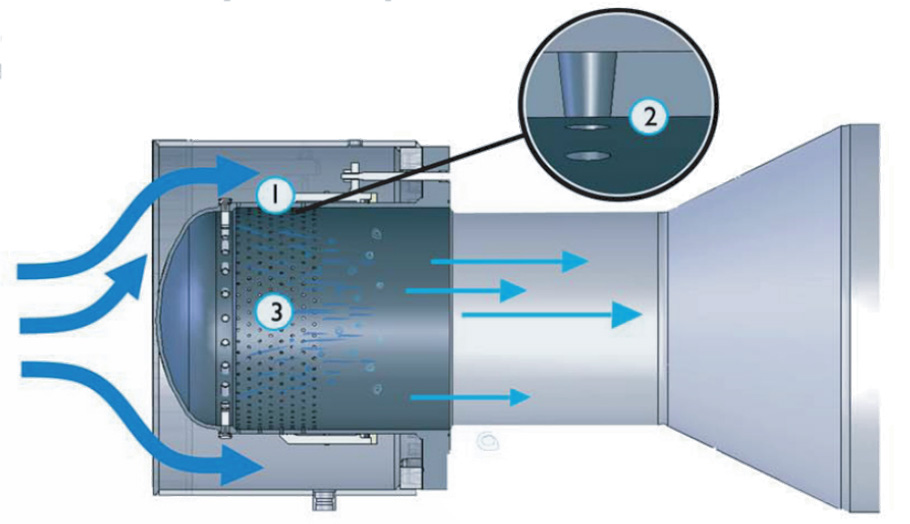

產品結構

B10系列軸流式多噴孔套筒調節閥主要由進水閥體、出水閥體、套筒、套筒匝、執行機構、傳動機構、密封座、密封圈等部件組成。

序號 名稱 材料
1 進水閥體 碳鋼
2 密封座 304或316不銹鋼+硬質合金
3 套筒 304或316
4 密封圈 NBR或EPDM
5 套筒匝 304或316
6 傳動機構 碳鋼+不銹鋼
7 出水閥體 碳鋼

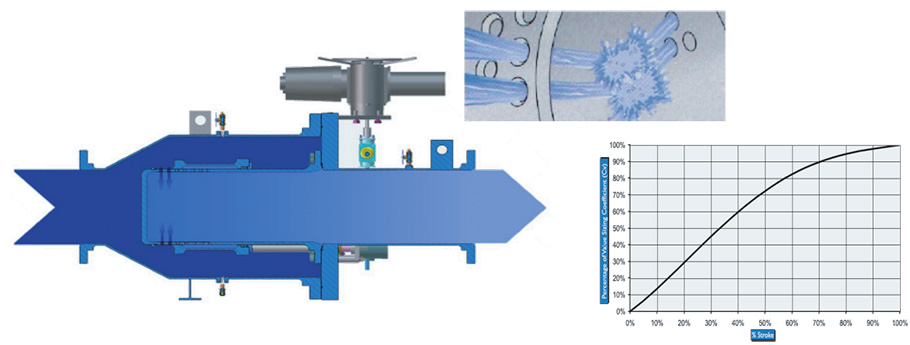

工作原理

水力參數表
公稱通徑DN 最大流量Qmax 流量系數Cv
mm in m³/s cfs (m³/s)/√m cfs/√psi
200 8 0.30 10.47 0.07 2.20
250 10 0.46 16.35 0.12 3.45
300 12 0.67 23.55 0.17 4.97
350 14 0.91 32.05 0.23 6.77
400 16 1.19 41.87 0.30 8.85
450 18 1.50 52.99 0.38 11.21
500 20 1.85 65.42 0.47 13.84
600 24 2.67 94.20 0.67 19.92
750 30 4.17 147.19 1.05 31.13
900 36 6.00 211.95 1.51 44.82
1000 42 8.17 288.49 2.06 61.00
1200 48 10.67 376.80 2.69 79.66
1400 54 13.51 476.89 3.40 100.82
1500 60 16.67 588.75 4.20 124.46
1600 63 18.37 648.80 4.73 140.20
1700 67 20.734 732.50 5.34 158.24
1800 72 24.01 847.80 6.05 179.19

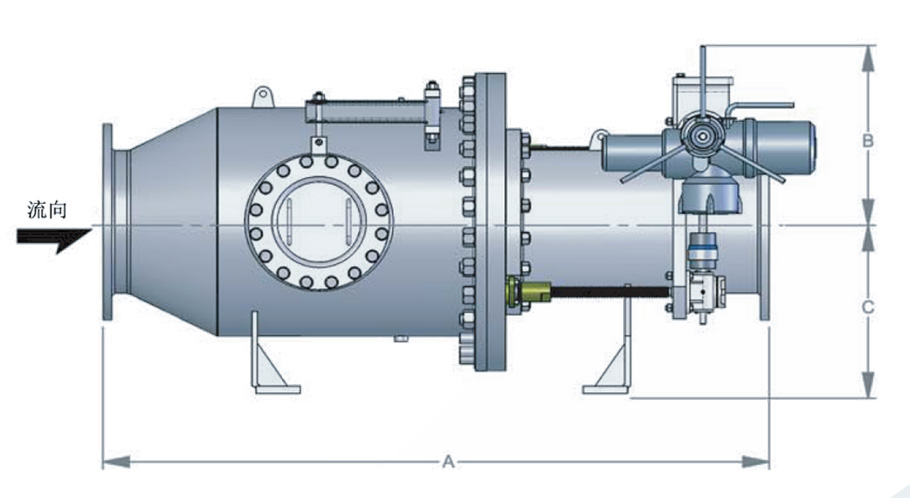

外形尺寸

閥門口徑 A B C
(in) (mm) (in) (mm) (in) (mm) (in) (mm)
8 200 70 1778 18 457 15 381
10 250 76 1930 20 508 17 432
12 300 82 2083 22 559 19 483
14 350 88 2235 23 584 20 508
16 400 94 2388 24 610 21 533
18 450 100 2540 24 610 22 559
20 500 106 2692 25 635 24 610
24 600 118 2997 27 686 26 660
30 750 136 3454 30 762 29 737
36 900 152 3861 34 864 36 914
42 1000 170 4318 37 940 39 991
48 1200 188 4775 40 1016 43 1092
54 1400 206 5232 44 1118 47 1194
60 1500 224 5690 50 1270 53 1346
72 1800 260 6604 56 1422 60 1524
