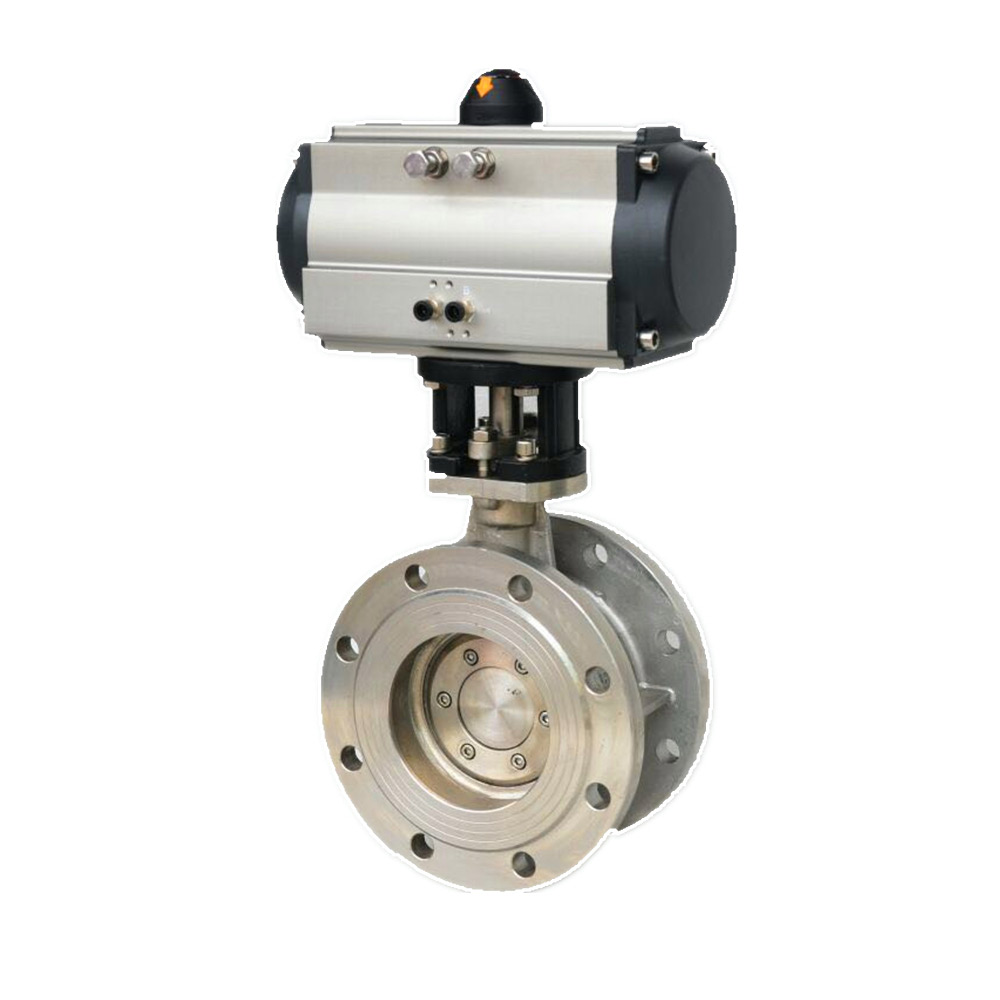

D641H氣動法蘭式硬密封蝶閥系列產品，是長壽命、節能型蝶閥。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕、耐高溫、抗靡損的可靠性。適用于食品、醫藥、石油化工、電廠、鋼廠、工業環保水處理及高層建 筑、供排水管道上作調節流量和截?cái)嗔黧wzui佳裝置。
更新時間：2021-10-21 14:36:06 瀏覽次數：862D641H氣動法蘭式硬密封蝶閥系列產品，是長壽命、節能型蝶閥。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕、耐高溫、抗靡損的可靠性。適用于食品、醫藥、石油化工、電廠、鋼廠、工業環保水處理及高層建 筑、供排水管道上作調節流量和截?cái)嗔黧wzui佳裝置。
D641H氣動法蘭式硬密封蝶閥PN16～PN40主要性能參數
| 公稱通徑DN（mm） | 50-1200 | ||||||
|---|---|---|---|---|---|---|---|
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | ||||
| 公稱壓力 (MPa) |
強度試驗 | 1.5 | 2.4 | 3.75 | |||
| 密封試驗 | 1.1 | 1.76 | 2.75 | ||||
| 材料\材料代號 | C | P | R | ||||
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||
| 蝶板 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | ||||
| 密封圈 | 不銹鋼 | ||||||
| 填料 | 聚四氟乙烯、柔性石墨 | ||||||
| 適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | |||
| 適用溫度 | -40℃～200℃ | ||||||
| 執行器 | 型號 | GT或AW系列 | |||||
| 氣源壓力 | 0.3-0.7MPa | ||||||
| 執行標準 | 設計制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | ||
| GBT/12238 | GB12221 | GB9113 | GB9131 | GB13927 | |||
| 公稱通徑 DN（mm） |
尺寸 | 執行器型號 （僅供參考） |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | D(1.6) | D(2.5) | D(4.0) | D1(1.6) | D1(2.5) | D1(4.0) | n-d(1.6) | n-d(2.5) | n-d(4.0) | ||
| 50 | 108 | 112 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 | GTD-65 |
| 65 | 112 | 115 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 8-18 | 8-18 | GTD-80 |
| 80 | 114 | 120 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 | GTD-80 |
| 100 | 127 | 138 | 220 | 235 | 235 | 180 | 190 | 190 | 8-18 | 8-22 | 8-22 | GTD-100 |
| 125 | 140 | 164 | 250 | 270 | 270 | 210 | 220 | 220 | 8-18 | 8-26 | 8-26 | GTD-115 |
| 150 | 140 | 175 | 285 | 300 | 300 | 240 | 250 | 250 | 8-22 | 8-26 | 8-26 | GTD-125 |
| 200 | 152 | 200 | 340 | 360 | 375 | 295 | 310 | 320 | 12-22 | 12-26 | 12-30 | GTD-160 |
| 250 | 165 | 243 | 405 | 425 | 450 | 355 | 370 | 385 | 12-26 | 12-30 | 12-33 | GTD-190 |
| 300 | 178 | 250 | 460 | 485 | 515 | 410 | 430 | 450 | 12-26 | 16-30 | 16-33 | AW13 |
| 350 | 190 | 280 | 520 | 555 | 580 | 470 | 490 | 510 | 16-26 | 16-33 | 16-36 | AW17 |
| 400 | 216 | 305 | 580 | 620 | 660 | 525 | 550 | 585 | 16-30 | 16-36 | 16-39 | AW17 |
| 450 | 222 | 350 | 640 | 670 | 685 | 585 | 600 | 610 | 20-30 | 20-36 | 20-39 | AW20 |
| 500 | 229 | 380 | 715 | 730 | 755 | 650 | 660 | 670 | 20-33 | 20-30 | 20-42 | AW20 |
| 600 | 267 | 445 | 840 | 845 | 770 | 770 | 20-36 | 20-39 | AW28 | |||
| 700 | 292 | 480 | 910 | 960 | 840 | 875 | 24-36 | 24-42 | AW35 | |||
| 800 | 318 | 530 | 1025 | 1085 | 950 | 990 | 24-39 | 24-48 | AW35 | |||
| 900 | 330 | 580 | 1125 | 1185 | 1050 | 1090 | 28-39 | 28-48 | AW40 | |||
| 1000 | 410 | 650 | 1255 | 1320 | 1170 | 1210 | 28-42 | 28-56 | AW40 | |||
| 1200 | 470 | 760 | 1485 | 1530 | 1390 | 1420 | 32-48 | 32-56 | AW40 | |||
