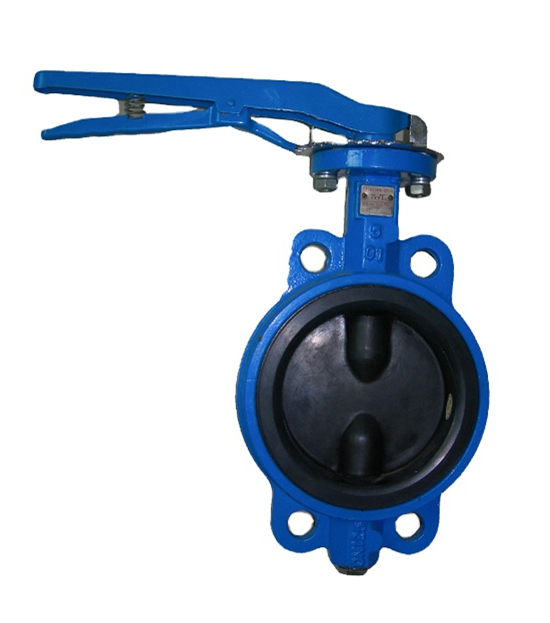

D71J型手柄對夾全襯膠蝶閥

產品簡述：
采用帶有橡膠密封表面和橡膠包襯蝶板，保證閥軸不與腔內流體介質接觸，嚴密的密封性能，超長的使用壽命，可作快速切斷或調節流量之用，適用于要求可靠密封和良好調節特性的場合。

更新時間：2020-11-13 10:10:30
瀏覽次數：1549

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
產品特點
零部件材料
主要用途
檢驗與標準
連接尺寸

產品概述

D71J手柄對夾全襯膠蝶閥的閥軸的密封由蝶板與閥座之間的旋轉面加橡膠來控制，采用帶有橡膠密封表面和橡膠包襯蝶板，保證閥軸不與腔內流體介質接觸，嚴密的密封性能，超長的使用壽命，可作快速切斷或調節流量之用，適用于要求可靠密封和良好調節特性的場合。

產品特點

1. 軟密封,低扭矩，流量大;
2. 密封表面和蝶板為橡膠包襯,保證閥軸不與腔內流體介質接觸更耐腐蝕;
3. 閥座鑲在有彈性條的閥體的槽內;
4. 軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；具有雙向密封功能,絕對保證了閥門內、外的零泄漏;

零部件材料

?D71J手柄對夾全襯膠蝶閥主要零部件材料
1	閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
2	蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
3	閥桿	碳鋼鍍鎳磷、不銹鋼
4	閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
5	手柄	鋁合金、碳鋼

主要用途

D71J手柄對夾全襯膠蝶閥主要用途
密封圈材料代號	適用溫度	適用介質
NR	≤85℃	水、空氣、酸堿類
CR	≤85℃	水、煤氣、酸堿類
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸堿類
FKM	≤150℃	水、蒸汽、強酸堿類

檢驗與標準

測試襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
設計與制造：GB12238
結構長度：GB12221（20系列）
法蘭連接尺寸：GB4216

連接尺寸

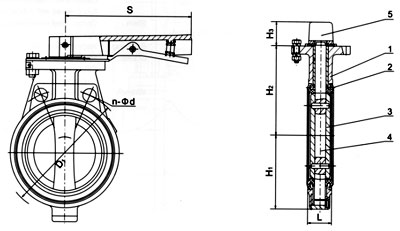

D71J手柄對夾全襯膠蝶閥主要連接尺寸
公稱通徑 DN	公稱壓力 MPa	工作壓力 MPa	L	D	D1	n-Φd	H1	H2	S	H3	質量
40	1.6 1.0	1.6 1.0	33	150	110	4-18	55	100	235	27	2
50			43	165	125	4-18	64	120	235	27	2.5
65			46	185	145	4-18	80	120	235	27	4.5
80			46	200	160	8-18	112	130	265	27	5.5
100			52	220	180	8-18	90	145	265	27	6.5
125			56	250	210	8-18	112	160	365	32	11.5
150			56	285	240	8-22	135	175	365	32	13.5
