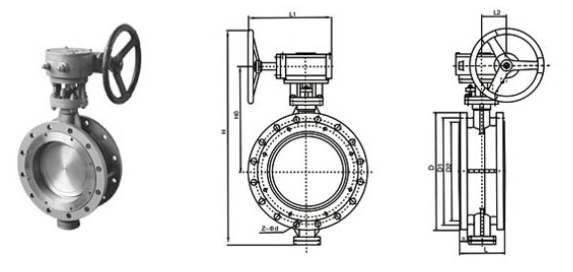

三偏心多層次金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，工藝先進，加工精湛。本產品自閥體、蝶扳、多層次閥座、閥桿、傳動機構等主要部件組成。
更新時間：2020-10-29 10:38:44 瀏覽次數：1579三偏心多層次金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，工藝先進，加工精湛。本產品自閥體、蝶扳、多層次閥座、閥桿、傳動機構等主要部件組成。
三偏心多層次金屬硬密封蝶闌廣泛應用于介質溫度 ≤ 650℃的冶金、電力、石油化工、空氣、煤氣、以及給排水等介質管道上，作調節流量和截?cái)嗔黧w之用．密封性能可靠，是通用蝶閥向中壓、中高溫領域的延伸和發展的方向。
由于本產品蝶闡采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無摩擦、無干涉、加之密封材料的優化配置，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。
其主要特點如下：1、開啟力矩小，顯活方便，省力節能。2、三維編心結構，使蝶根越關越緊，其密封性能可靠，達到無泄漏。3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
|
公稱通徑 |
DN(mm) |
50-2000 |
50-500 |
|||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力Ps(MPa) |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
滲漏率 |
<0.1 x DNmm3/s(符合 Conform GB/T13927標準 Standard) |
|||||
|
適用溫度 |
碳鋼 : -29℃~425℃ 不繡鋼 :-40℃~600℃ |
|||||
|
適用介質 |
空氣、水、蒸汽、煤氣、油品及酸、堿、鹽帶有弱腐蝕性介質等 |
|||||
|
驅動形式 |
蝸輪傳動、氣動傳動、電動傳動、液動傳動 |
|||||
|
設計與制造 |
法蘭連接 |
結構長度 |
試驗與檢驗 |
|
GB/T 12238 |
GB/T9113.1 GB/T9113.2 GB/T 9115.1 GB/T 9115.2 HG20592 |
GB/T 12221 |
GB/T 13927 |
|
公稱通徑 |
DN(mm) |
50-2000 |
50-500 |
|||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力Ps(MPa) |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
滲漏率 |
<0.1 x DNmm3/s(符合 Conform GB/T13927標準 Standard) |
|||||
|
適用溫度 |
碳鋼 : -29℃~425℃ 不繡鋼 :-40℃~600℃ |
|||||
|
適用介質 |
空氣、水、蒸汽、煤氣、油品及酸、堿、鹽帶有弱腐蝕性介質等 |
|||||
|
驅動形式 |
蝸輪傳動、氣動傳動、電動傳動、液動傳動 |
|||||
