氣動超薄球閥PM10～PN16

產品簡述：
Q671F型氣動超薄球閥PM10～PN16是氣動球閥中的一種,是新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。氣動閥門具有結構緊湊、體積小、重量輕、安裝方便等特點。

更新時間：2022-12-15 14:10:56
瀏覽次數：1583

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
零件材質
結構連接尺寸
尺寸圖
維護

產品概述

Q671F型氣動超薄球閥PM10～PN16是氣動球閥中的一種,是新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。氣動閥門具有結構緊湊、體積小、重量輕、安裝方便等特點。閥門可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。它采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點.氣動球閥由氣動雙活塞齒輪齒條執行器和超短法蘭距球閥組合而成，閥體部分同1電動球閥閥體一樣。氣動活塞執行機構分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式（靠彈簧的恢復張力復位），故障下要求保位時，配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。對兩位開關閥，需配電磁閥以及行程開關等；對比例式調節閥，需配定位器。

零件材質

Q671F型氣動超薄球閥PM10～PN16主要零件材質
零件名稱	材質
零件名稱	C	P	R
閥蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12M02Ti
墊片	PTFE	PTFE	PTFE
閥座	PTFE	PTFE	PTFE
球	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
閥座	PTFE	PTFE	PTFE
閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12M02Ti
螺栓	35	1Cr18Ni9Ti	1Cr18Ni12M02Ti
閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12M02Ti
墊片	PTFE	PTFE	PTFE
填料	PTFE	PTFE	PTFE
襯套	PTFE	PTFE	PTFE
彈墊	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12M02Ti
墊片	35	1Cr18Ni9Ti	1Cr18Ni9Ti
螺母	35	1Cr18Ni9TI	1Cr18Ni9Ti
連接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
連接套	35	1Cr18Ni9Ti	1Cr18Ni9Ti
位置指示器
位置指示器	塑料	塑料	塑料

結構連接尺寸

Q671F型氣動超薄球閥PM10～PN16主要結構連接尺寸
公稱通徑DN	外形尺寸							連接尺寸			執行器型號
公稱通徑DN	d	L	L1	L2	H	D	D1	D2	f	N-Md	執行器型號
15	14	35	140/178	62/75	170/176	90	65	45	2	4-M14	GTD52/GTE65
20	19	38	140/178	62/75	175/181	100	75	55	2	4-M14	GTD52/GTE65
25	25	42	140/214	62/91	180/214	110	85	65	2	4-M14	GTD52/GTE80
32	29	50	164/214	75/91	215/243	130	1OO	78	3	4-M18	GTD65/GTE80
40	38	60	164/246	75/101	225/263	145	110	85	3	4-M18	GTD65/GTE90
50	48	70	190/295	91/112	248/274	160	125	100	3	4-M18	GTD80/GTE100
65	64	95	210/295	101/112	258/284	180	145	120	3	4/8-M18	GTD90/GTE100
80	76	118	247/395	112/139	300/326	190	160	135	3	8-M18	GTD100/GTE125
100	95	140	276/478	127/176	315/370	215/230	180/190	155/160	3	8-M18/20	GTD115/GTE160
125	12/118	175/195	348/562	159/206	375/440	245/270	210/220	185/188	3	8-M18/24	GTD140/GTE190
150	35/15C	210/260	378/724	176/228	428/500	280/300	240/250	21O/218	3	8-M22/24	GTD160/GTE210

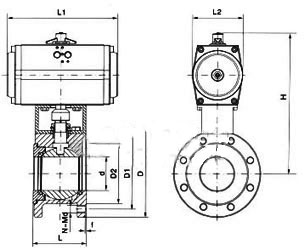

尺寸圖

維護

氣動球閥在安裝前的準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。　　
2、確認管線內是否有雜質、焊渣等，必須要把管線內吹掃干凈。　　
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再全面檢查一次閥門的各個細節，保證閥門完好無損。　　
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。　　

氣動管路球閥的安裝：　　
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則必須垂直安裝，閥門進出口處在水平位置上。　　
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。　　
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。　　
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。　　

氣動管路球閥安裝后的檢查：　　
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。　　
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
