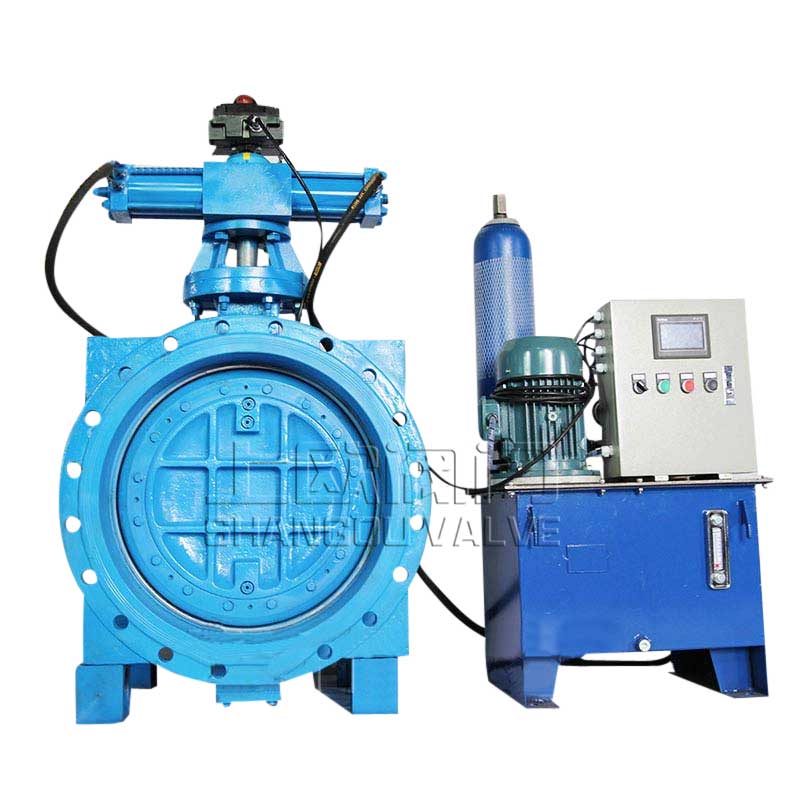

0.3秒快關閥是粉料、晶粒料、小顆粒料的流量輸送控制的主要設備，配備電動、氣動、電液動推桿作為驅動裝置，是控制流量大小、切斷迅速的理想設備，廣泛適用于冶金、礦山、建材、糧食、化工等行業。
今天小編要與大家分享的是0.3秒快關閥的各組成結構：
1、液壓執行器
液壓執行器由一個集成式液壓控制系統，由動力油源、蓄能器、控制閥塊、油缸等組成，執行器的液壓油缸輸出為直行程，油缸活塞與機械轉換機構的齒條通過螺紋連接在一起。
2、機械轉換機構
機械轉換機構由一條齒條、齒輪傳動機構組成，由它把液壓油缸的直行程輸出轉換為角行程輸出。機械轉換機構通過法蘭與閥門本體連接起來，其內的齒輪直接與蝶閥的驅動相連，帶動蝶閥閥板執行各種動作，從而實現執行器對蝶閥的控制，完成快關等各種動作功能。
3、閥門
閥門具有良好的嚴密性、零泄漏、無卡澀、壽命廠、力矩小。為保證閥門運行的安全性和可靠性，與電液控制快速關斷裝置配套的閥門，應選用優良三偏心金屬密封蝶閥。有多種進口和國產閥門可選。
4、電氣控制系統
電氣控制部分由操作單元、控制器、顯示和報警單元組成。
?。?）操作單元有自動、手動、遠方和就地操作方式。在自動方式下，接受汽輪機主汽門關閉或油開關跳閘等保護信號，對閥門實施快速關閉；在控制室內可進行手動遠方操作，對閥門實施快速關閉，正常開啟和關閉、閥門活動試驗等功能；設有與手動遠方操作相同功能的手動就地操作方式，以便于調整試驗和在事故情況下的緊急處理。
?。?）控制器接受操作單元信息，進行邏輯判斷，輸出功能指令，控制電磁閥、實現各種功能控制。電磁閥為常態失電、帶電工作。控制器還接受系統油壓信號，控制油泵的啟、停，使油系統保持恒壓運行。
?。?）顯示和報警單元：閥門“開啟”“關閉”“活動試驗”“快關”等工作狀態顯示；油系統油壓低、油箱油位低、蓄能器氣壓低、電機過熱等故障報警。
